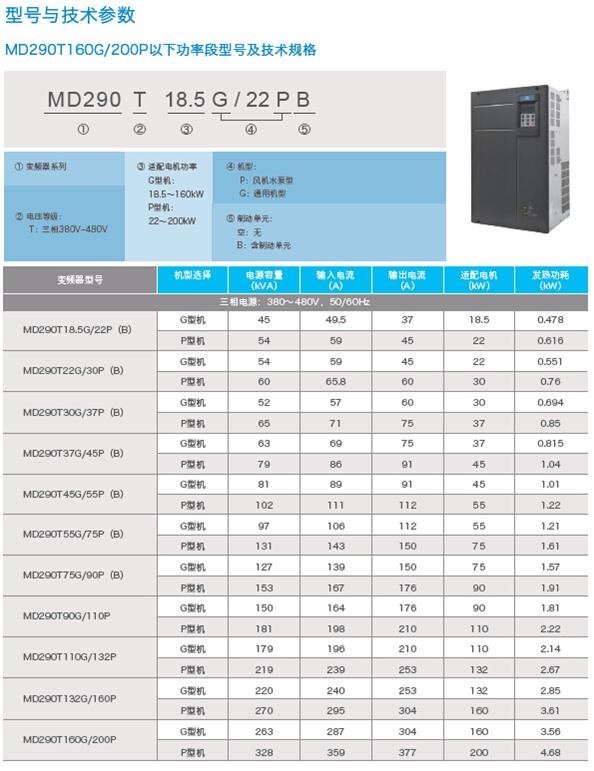

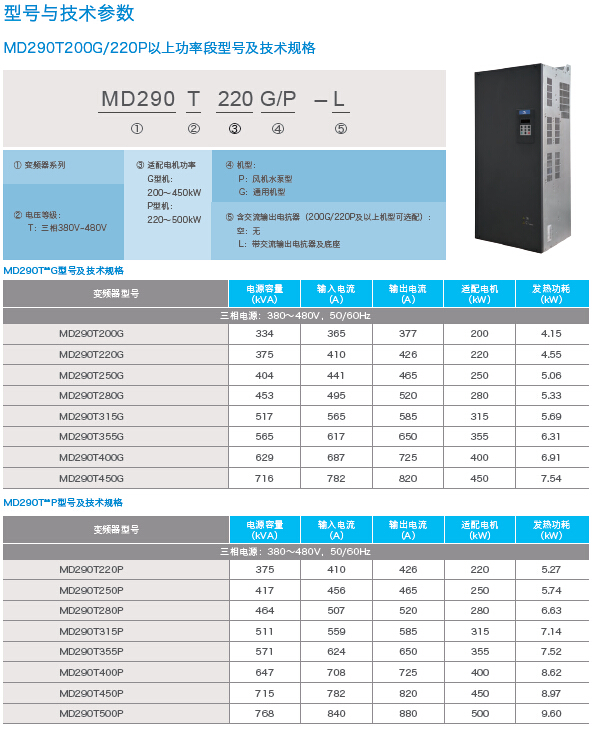

汇川变频器MD290系列选型及技术参数 200KW以上

1、飞车启动

·      对正在旋转的电机进行启动时，变频器能够自动进行频率搜索，直至搜索到与电机实时旋转的转速相符的频率，此时变频器输出相应频率，并控制电机旋转至目标设定频率；

·      通过转速跟踪的飞车启动功能，可避免因直接启动造成的过流故障，实现平稳启动；

·      可减少瞬间停电对生产的影响；

·      可减少对电网的冲击。

·      通过电压磁通矢量算法，实现对输出电压的闭环控制；

·      在电机转矩要求低时，根据负载电流减小励磁电流；

·        提高电机效率；

·      减少电机损耗 ，减小能量损耗。

·      无需温度调节器等外部调节器，即可实现温度、压力、流量控制运转。（※由于电动机特性不同，效果也不一样）

5、瞬停不停

·      此功能指在瞬时停电时变频器不会停机。在瞬间停电或电压突然降低的情况下，变频器降低输出频率，通过负载回馈能量，补偿电压的降低，以维护变频器短时间内运行。

6、过励磁功能

·      不需增加外围制动电阻等附件，实现快速制动效果，提高产品易用性；

·      可以有效抑制减速过程中母线电压上升，避免频繁报过压故障，同时实现快速制动，满足停电快速停车。

7、支持InoDriverShop后台软件

·      丰富的后台监控功能，方便现场数据采集和调试；

·      支持在线示波器功能；

·      支持参数批量上传和下载；

·      能够实现DI/DO、AI/AO逻辑功能选择设置和曲线线性关系设置；

·      可实时显示U0组参数功能，具有监视和诊断功能, 能够自动生成调试文档记录。

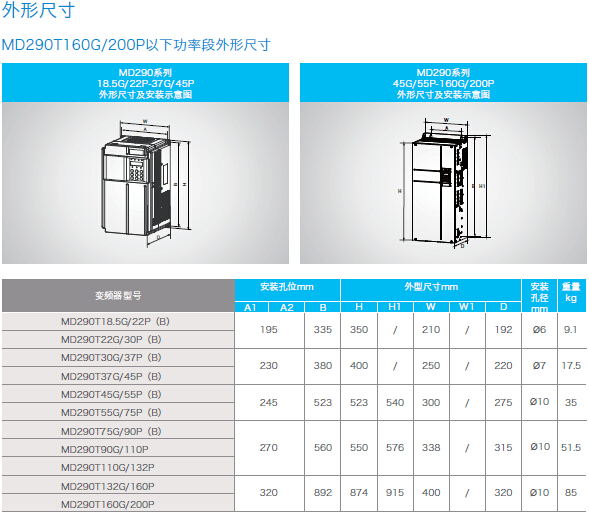

 汇川变频器MD290系列外型尺寸 200P以下

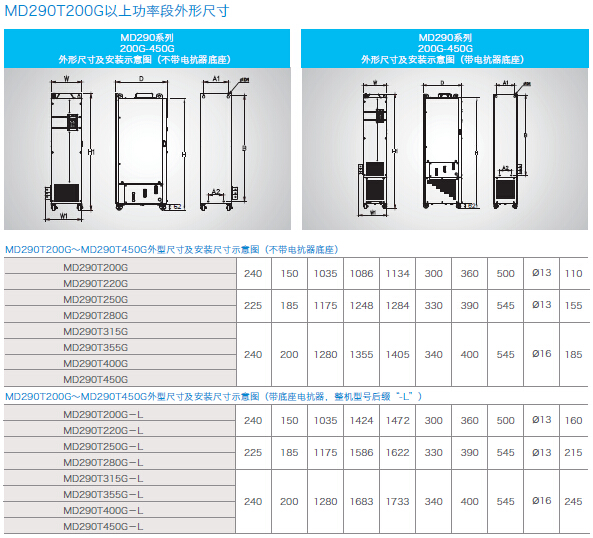

汇川变频器MD290系列外型尺寸 200G以上

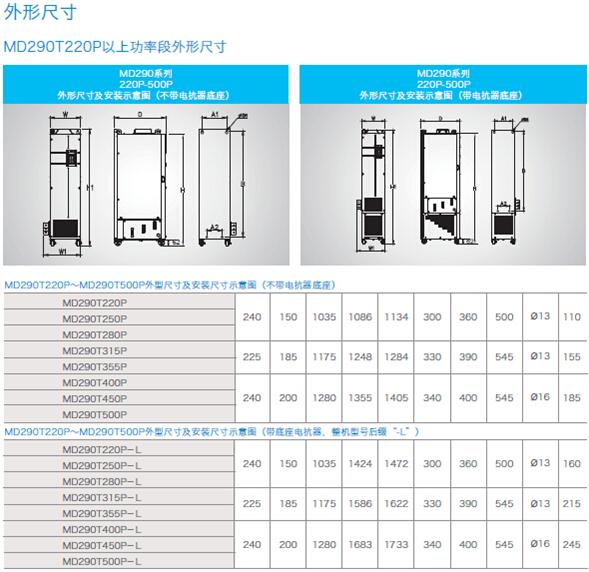

汇川变频器MD290系列外型尺寸 220P以上

·      基于对电机磁通恒定的控制，对输出到电机端的线电压做矢量解耦，实现对电机的电压内部闭环控制，保障低速、重载启动效果。

·      自整定电机参数准确度高、功能易用；

·        自适应电机负载特点，实现平稳带载，加速时电流响应快，负载变化时动态响应快；

·      可实现带载状态下长距离动力线缆的电机参数准确整定，简化调试过程；

·      能自动抑制电机电流震荡现象，减小电机端轴电流的负面影响；

·      实现多种灵活的电压、频率曲线模式运行。

·      稳速精度：±1%；

·      调速范围：1：100。

2、多点电压磁通设置

·      三种曲线设置方式：

  直线曲线适合普通恒转矩负载；

  多点曲线适合脱水机、离心机负载；

  平方曲线适合风机水泵类负载；

·      曲线三点可调整；

  可以根据设备的转矩特性设定合适的曲线；

·      选用G型和P型合一模式的负载曲线标准：

·      G型对应300s循环周期内150%负载持续60s；

·      P型对应300s循环周期内130%负载持续60s。

4、EMC设计规格提升

·      EMC内置一组安规电容，可选配外置电容组、简易滤波器，选配夏弗纳滤波器可达C2标准；

·      采用专用接地桩设计，方便接地和消弱电磁干扰；

·      在对实际恶劣应用现场提供了EMC滤波器、共模抑制器、简易滤波器的整套配置方案，优化EMC现场设备电气环境。
注：选配滤波器可满足CE认证， 达C2类EMC标准，推荐夏弗纳（SCHAFFNER）和坚力（JIANLI）型号。


·      新的硬件技术平台下，整流桥和IGBT配置更高，大余量降额设计；

·      与原来MD280产品系列同功率相比外形体积减小大半；

·      节省安装空间，方便电控器件布局。

6、内置直流电抗器
 30kW以上系列标配内置H级绝缘等级直流电抗器，可有效提高变频器的输入侧功率因数，提高整机效率和热稳定性，有效消除高次谐波和对外传导辐射干扰，消除直流电抗器外置的安全隐患和占用电气安装空间的困扰。
备注：18.5G/22P~22G/30P内置可选配置。

7、完善的制动回路方案

·      MD290T18.5G/22P(B)~MD290T75G/90P(B)选配内置制动单元；

·      制动能力强：短时制动能力可达1.1~1.4倍变频器额定功率；

·      制动保护更全面、智能化：具有制动电阻短路保护；制动回路过流保护；制动管过载保护；制动管直通检测等。
